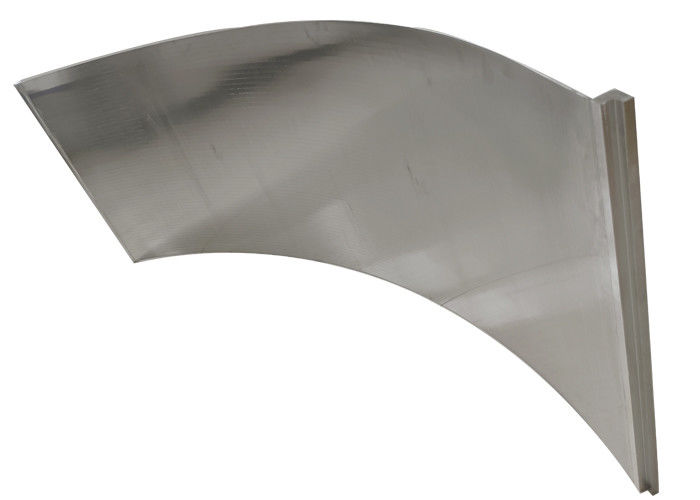

वाटर एंड एफ्लुएंट ट्रीटमेंट स्टेटिक 304L चलनी बेंड प्रोफाइल वायर स्क्रीन

पानी और अपशिष्ट उपचार के लिए स्टेटिक चलनी बेंड वेज वायर स्क्रीन

वेज वायर स्क्रीन विवरण

स्टेटिक सीव बेंड वेज वायर स्क्रीन को कर्व्ड सिस्टर्स भी कहा जाता है,

इसे दो प्रकारों में विभाजित किया गया है: दबाव घुमावदार छलनी और गुरुत्वाकर्षण घुमावदार छलनी।

प्रसंस्करण सिद्धांत और संरचना:

प्रेशर कर्व्ड स्क्रीन एक कुशल स्क्रीन है जो स्क्रीन पर प्रेशर वेट मटीरियल पर निर्भर करती है।

इसमें एक स्क्रीन सतह, एक स्क्रीन बॉक्स, एक फीडिंग डिवाइस और एक आउटलेट होता है।

स्क्रीन की सतह कुंजी है दबाव घुमावदार स्क्रीन का घटक।

इसे स्टेनलेस स्टील की छलनी के आकार की चलनी सलाखों द्वारा इकट्ठा किया जाता है।

ऑपरेशन के दौरान, 0.2-0.4Mpa के दबाव में नोजल से गीली सामग्री का छिड़काव किया जाता है।

त्रिकोणीय छलनी की वेज स्ट्रिप्स सामग्री को एक पतली परत में खुरचने के लिए चाकू की धार बनाती हैं, ताकि पानी

और महीन सामग्री समान रूप से बिखरी हुई है।

तथाकथित "स्क्रैपिंग" प्रभाव सामग्री को वर्गीकृत करना आसान बनाना है, और पूरी स्क्रीन सतह है

स्वयं सफाई।

स्क्रीन की गई सामग्री को स्लैग आउटलेट से डिस्चार्ज किया जाता है, और स्क्रीन की गई सामग्री स्लरी आउटलेट में प्रवेश करती है।

वेज वायर स्क्रीन प्रदर्शन पैरामीटर्स:

1. स्क्रीन की सतह का चाप कोण: 120° या चयनित चाप

2. स्क्रीन की चौड़ाई: 50um, 75um, 100um, 150um, 200um

3. सामग्री से निपटने की क्षमता: 34 ~ 46m3 / h4, खिला दबाव: 0.2 ~ 0.4MPa

5. स्क्रीन की चौड़ाई: 585mm, 710mm, 825mm

6. स्क्रीन की सतह का चाप त्रिज्या: 762mm

7. स्क्रीन की सतह का उपयोग दोनों दिशाओं में किया जा सकता है और इसकी लंबी सेवा जीवन है।

नाम	स्टेटिक चलनी बेंड वेज वायर स्क्रीन
रंग	स्टेनलेस स्टील चांदी का रंग या accroding अनुकूलित किया जा सकता है: ग्राहक का विशिष्ट अनुरोध
वेज वायर	0.5x1.5, 0.75x1.5,1x2,1.5x2.5,2x3,2x4,3x5, आदि।
समर्थन रॉड	1.5x2.5,2x3,3x5,4x7,5x8, आदि,
सामग्री	स्टेनलेस स्टील 304 304L 316 316L या ग्राहक के अनुरोध के रूप में
ढांचा	कोई फ्रेम या "एल" प्रकार फ्रेम, साधारण फ्रेम, 5x10 मिमी फ्रेम, आदि।अनुकूलित उपलब्ध है
चाप की ऊँचाई	10 मिमी, 15 मिमी, 20 मिमी, 50 मिमी या आप स्क्रीन पैनल के आकार पर निर्भर करते हैं।



वेज वायर स्क्रीन विशेषताएं:



1. कम उपकरण और स्थापना लागत

2. कम रखरखाव लागत

3. बेहतर प्रवाह दर और बेहतर फाइबर हटाने fiber

4. आवेदन की विस्तृत श्रृंखला

5. लंबी स्क्रीन लाइफ

6. स्लॉट आकार 25um से 20mm . तक होता है

7. 300series स्टेनलेस स्टील के साथ बनाया गया



स्क्रीनिंग दक्षता को प्रभावित करने वाले वेज वायर स्क्रीन कारक:



1. खिला दबाव का आकार।

फ़ीड दबाव 0.2 ~ 0.4MPa होना चाहिए।दबाव जितना अधिक होगा, स्क्रीनिंग दक्षता उतनी ही अधिक होगी,

और दबाव जितना कम होगा, स्क्रीनिंग दक्षता उतनी ही कम होगी।

2. नोजल और छलनी की चाप की सतह स्पर्शरेखा होनी चाहिए।यदि स्थापना सटीकता बहुत खराब है,

काटने के प्रभाव को उत्पन्न करना संभव नहीं होगा, इसलिए स्क्रीन की सतह स्क्रीन करने में सक्षम नहीं होगी

सामग्री, या सामग्री की गति अवरुद्ध है और आंदोलन की दिशा बदल जाती है।

इस समय, स्क्रीन की सतह सामग्री की स्क्रीनिंग के कार्य को भी खो देगी।

3. चलनी से पहले बारीक पीसने की प्रक्रिया का प्रभाव:

यह बहुत महीन नहीं हो सकता है, अन्यथा पिसी हुई धातुमल के कण एक साथ स्टार्च दूध में मिल जाएंगे

स्टार्च के दाने, जो स्टार्च दूध में धातुमल की मात्रा को बढ़ा देंगे।
